上海中心

上海中心大厦项目面积433954平方米，建筑主体为118层，总高为632米，结构高度为580米，机动车停车位布置在地下，可停放2000辆。2008年11月29日进行主楼桩基开工。

本文最后有彩蛋，请千万不要错过哦~

2016年3月12日，上海中心大厦建筑总体正式全部完工，是中国幕墙排名第一的远大与排名第二的江河合力打造的，堪称经典，小编今天要为您展示的，是从项目开始到结束的全过程演示，图片量较大，请在WIFI环境下观看

效果图

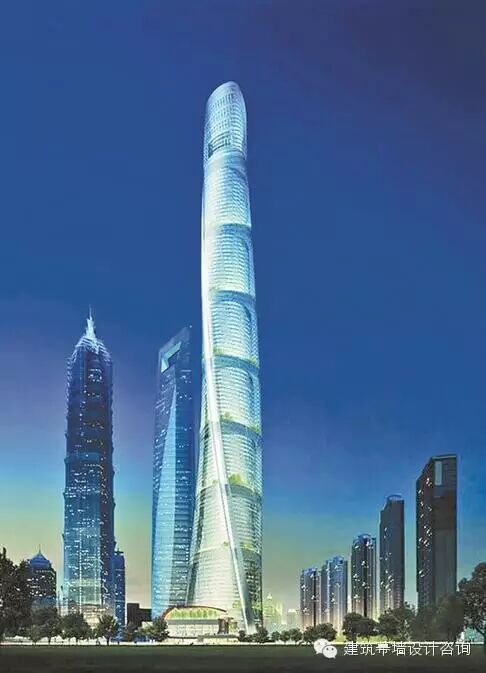

夜景效果图（请注意与最终的实景对比）

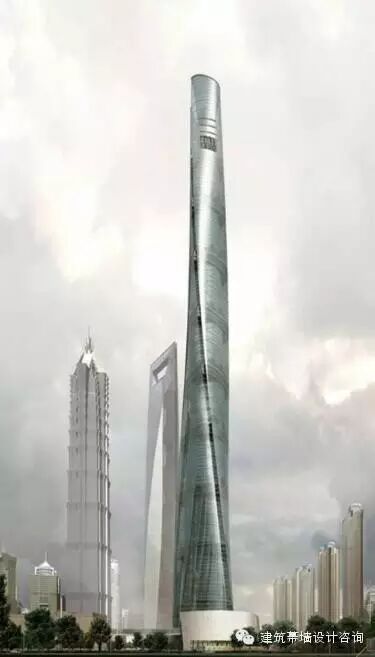

日景效果图（请注意与最终的实景对比）

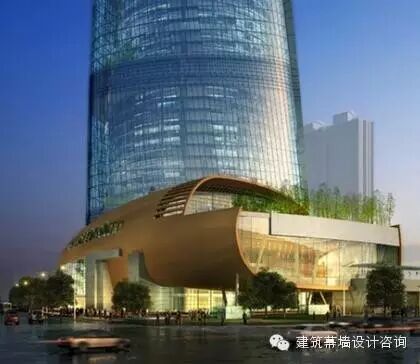

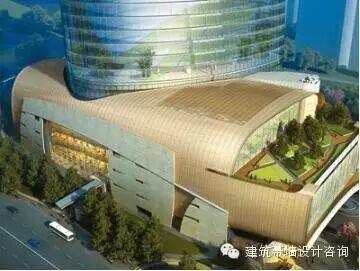

局部效果图（请注意与最终的实景对比）

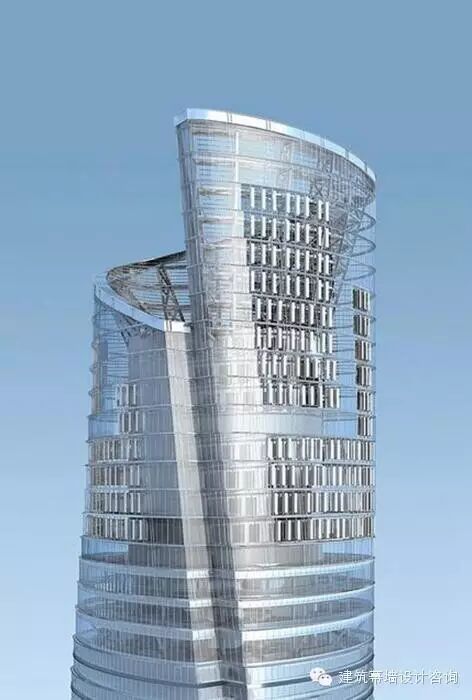

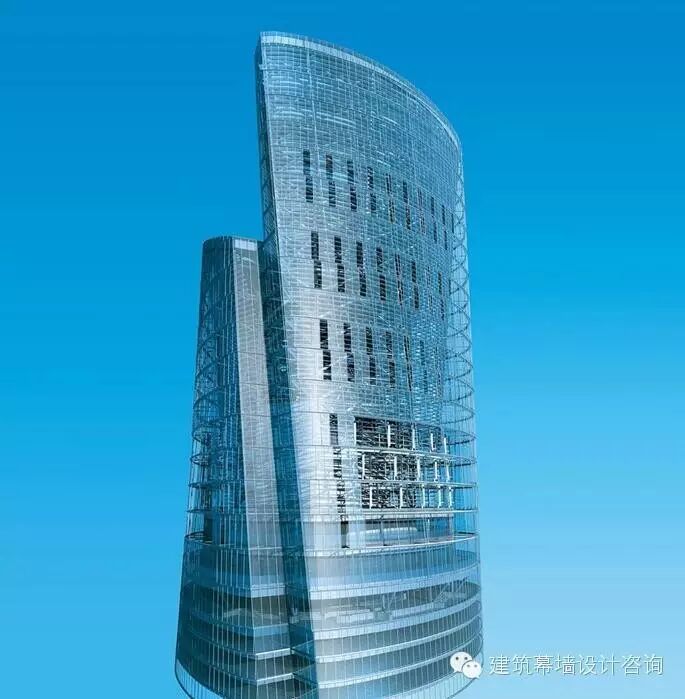

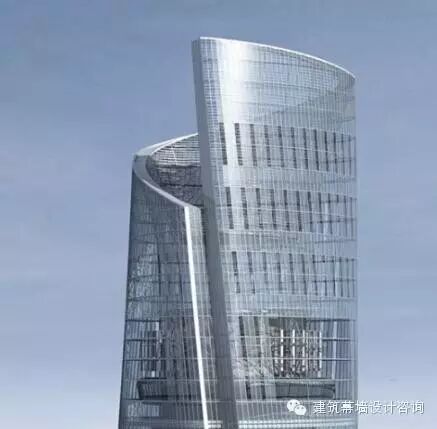

顶部大样效果图

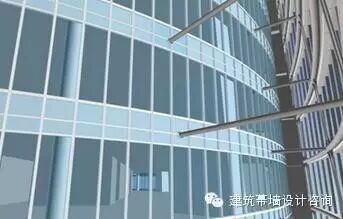

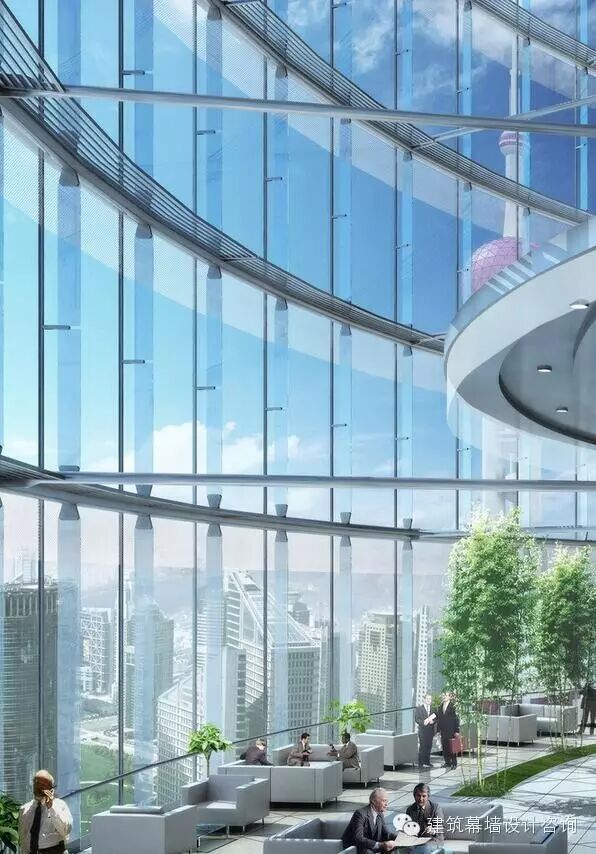

内外幕墙局部效果图

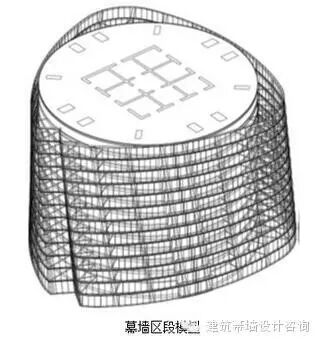

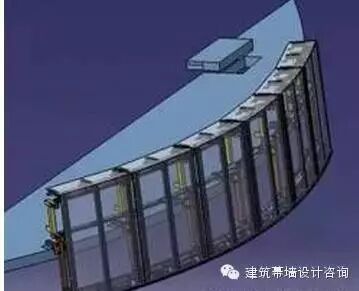

每层幕墙与结构关系效果图

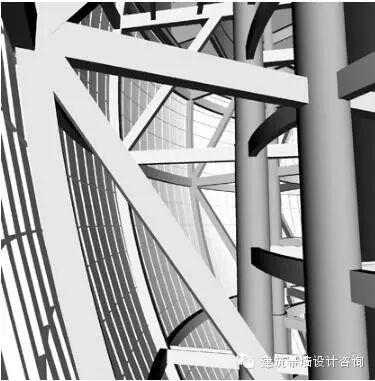

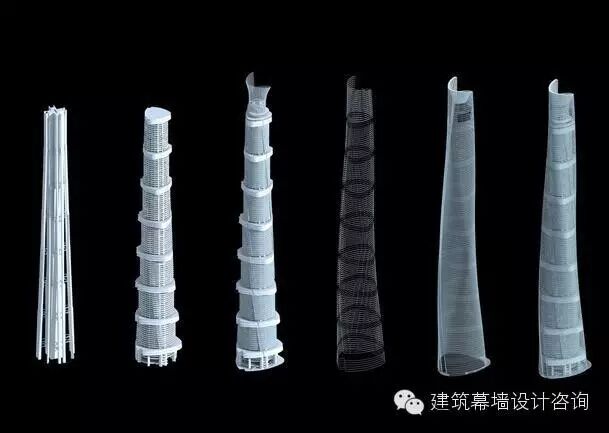

BIM

2万多块不同尺寸的玻璃幕墙安装时无一返工，11万吨钢结构拼装时浪费量不超过2吨……高耸入云的上海中心大厦在刷新上海天际线的同时，也创造了许多工程上的“奇迹”。上海中心大厦建设发展有限公司总工程师葛清昨天介绍，建筑信息模型（BIM）技术至少为大厦建造省下1亿元。

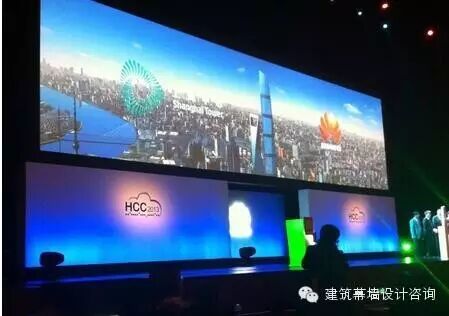

上海中心BIM云发布现场，这个涉及到核心机密了，小编也没法为幕友们搜罗到，希望远大的朋友能不吝赐教！

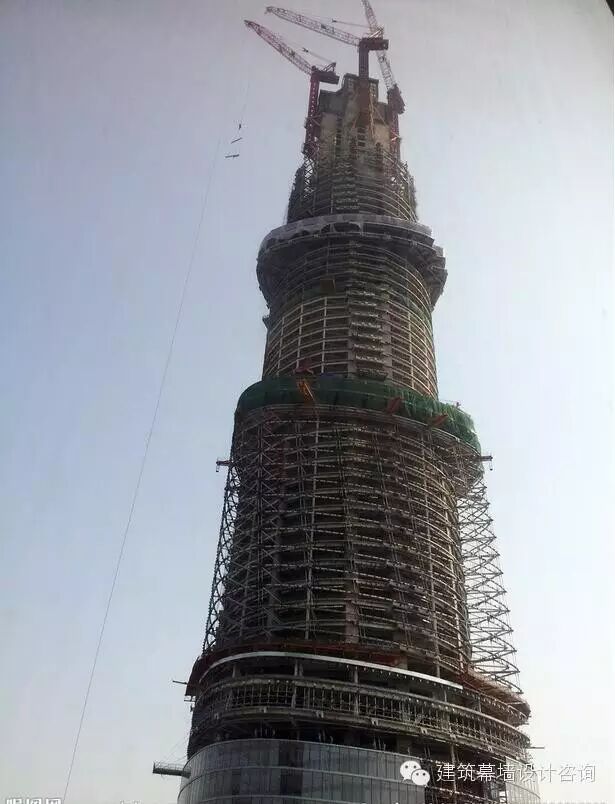

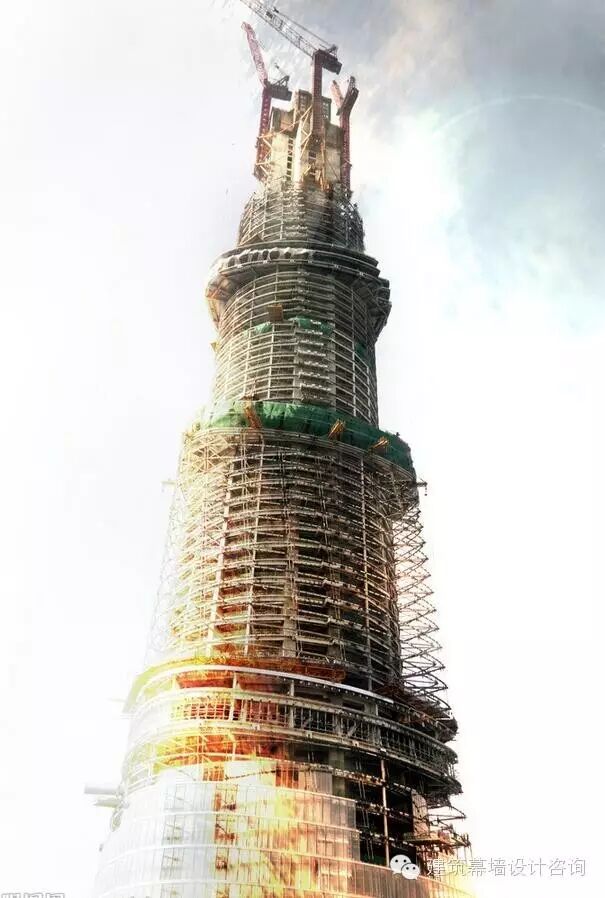

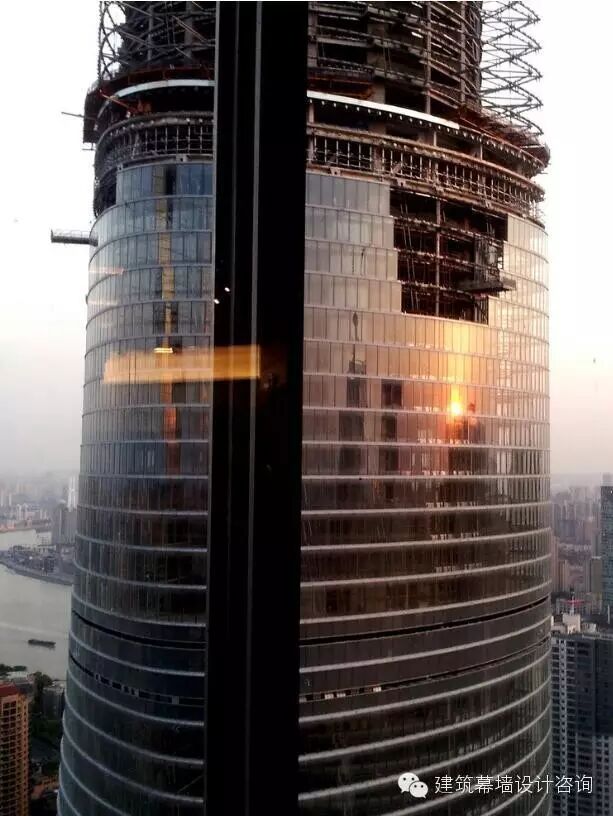

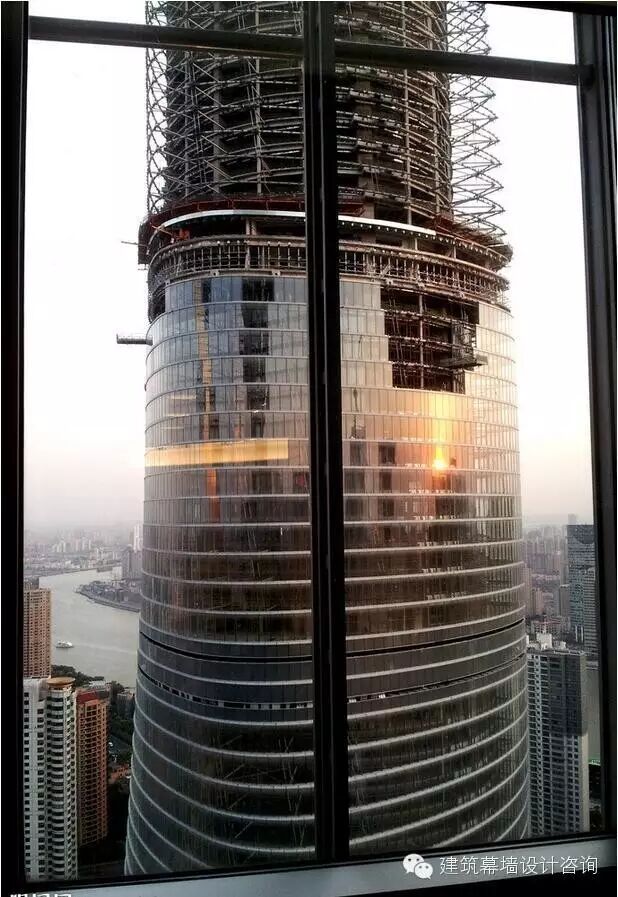

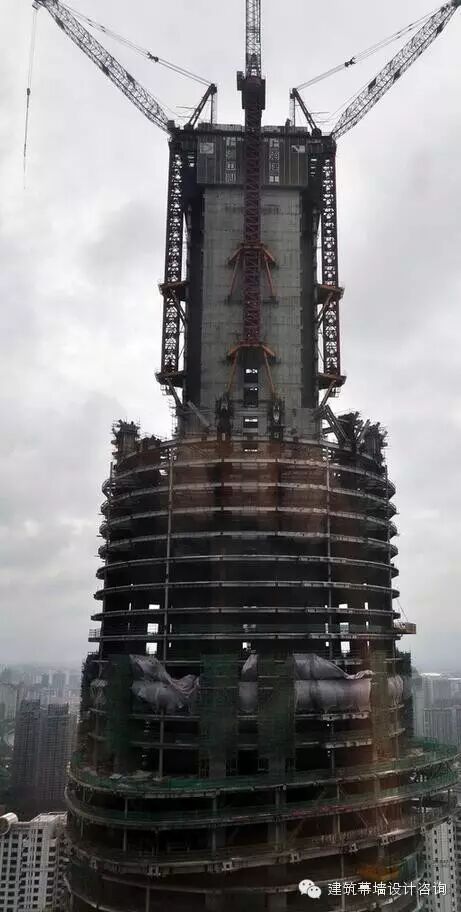

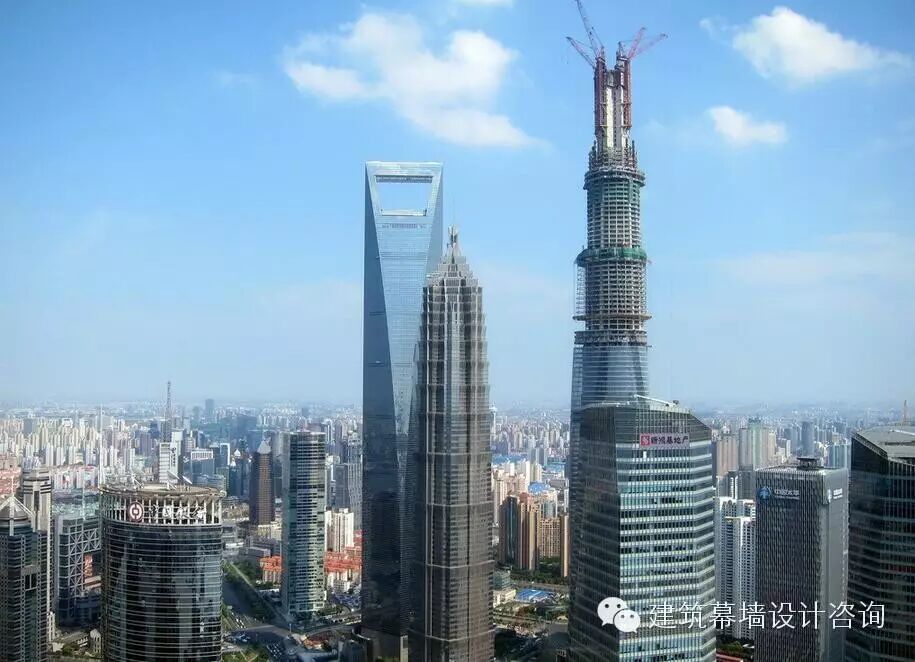

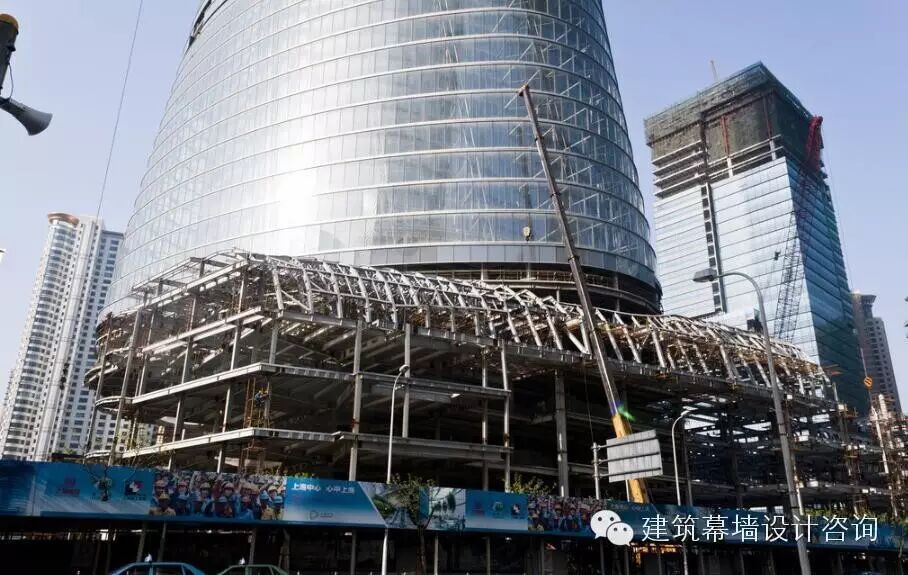

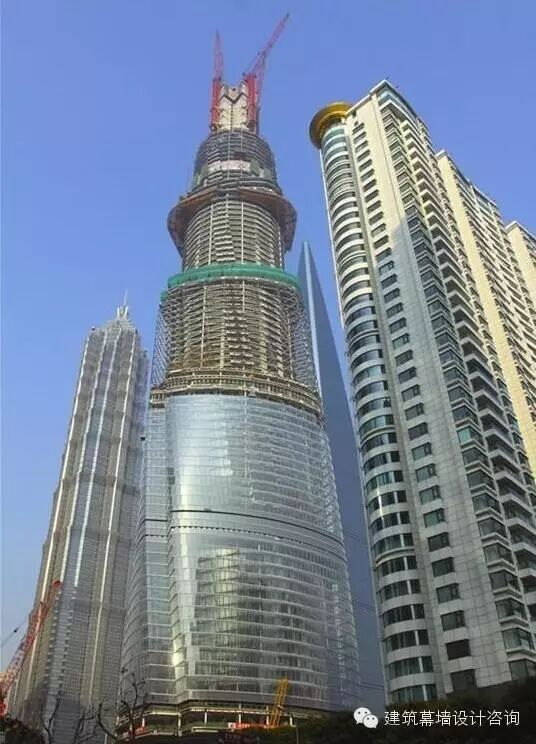

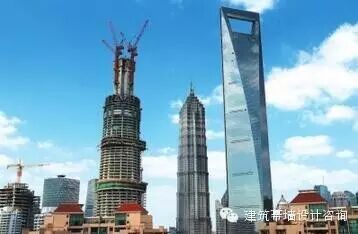

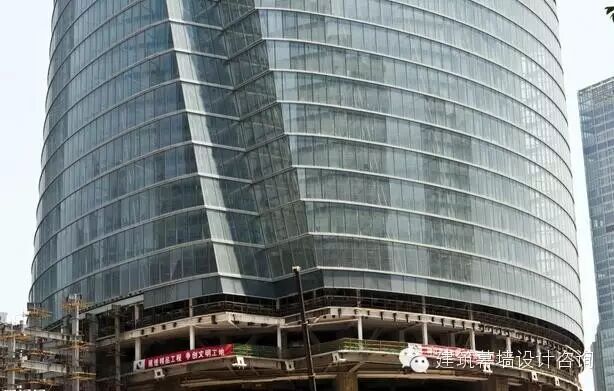

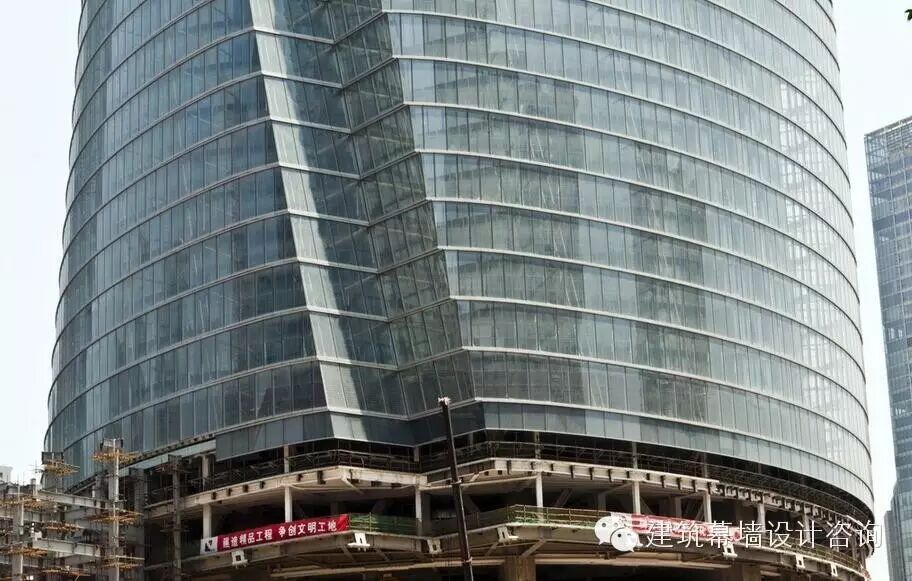

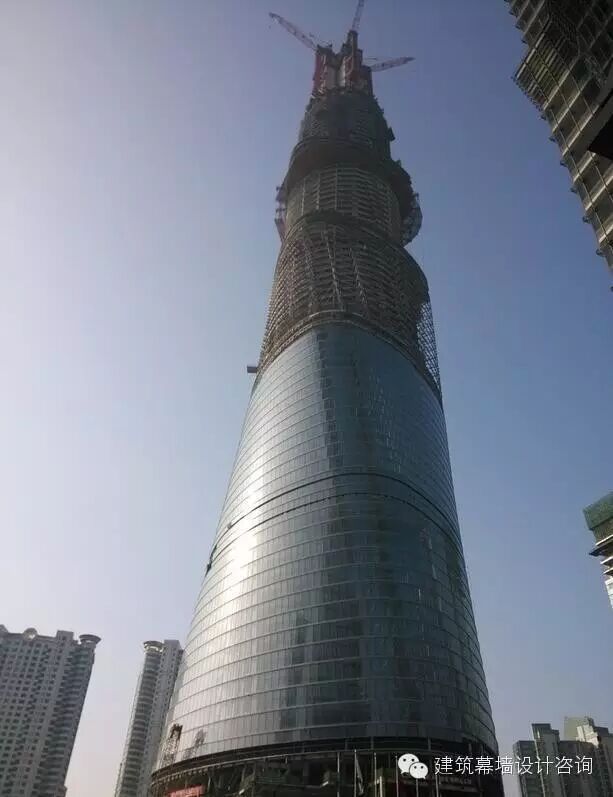

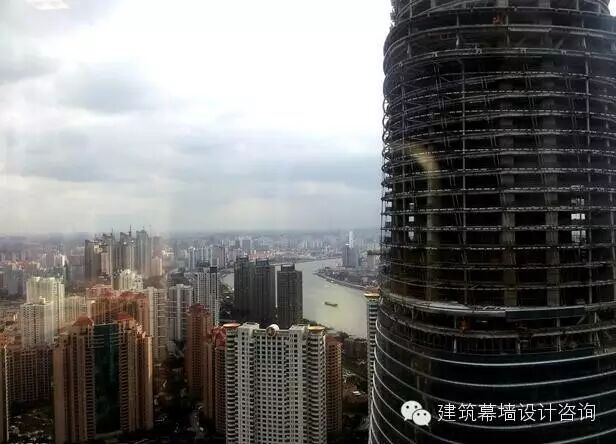

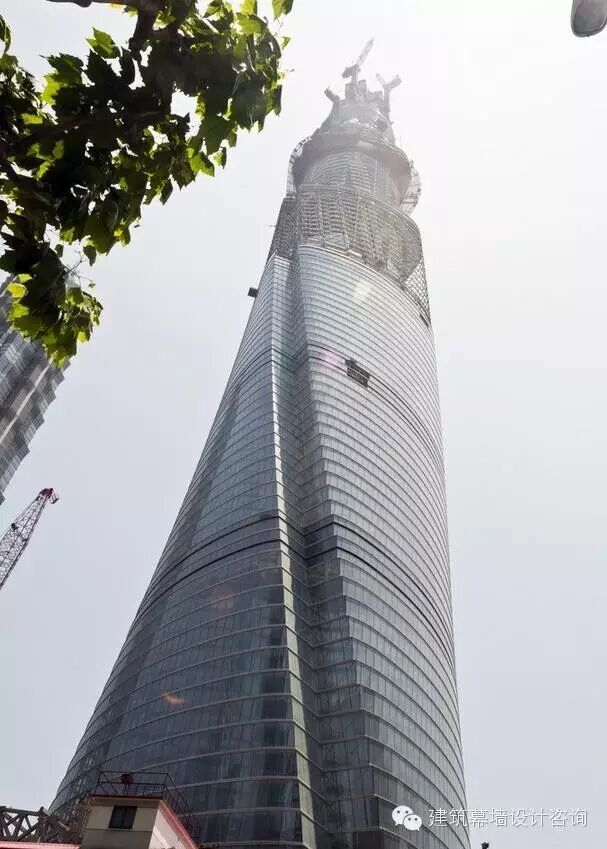

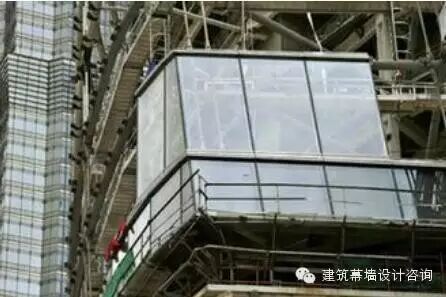

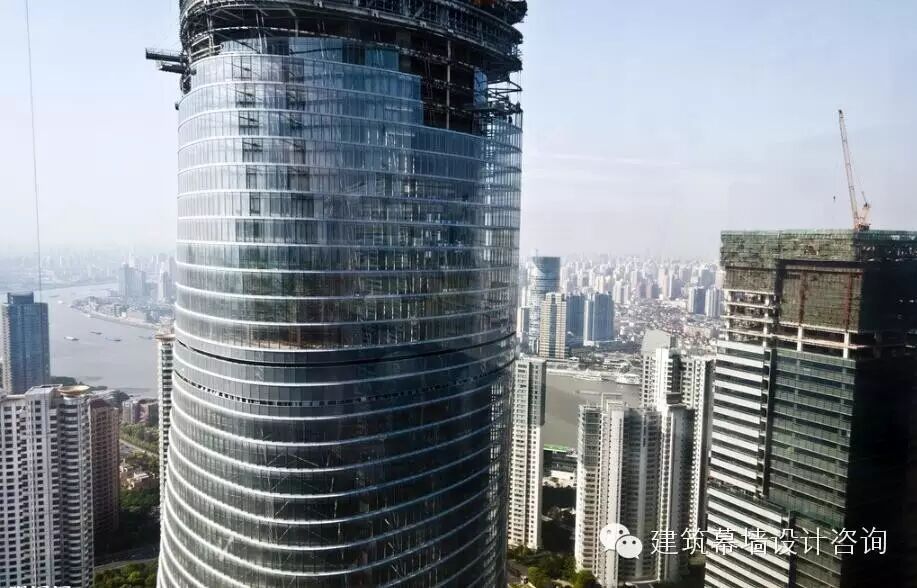

过程图

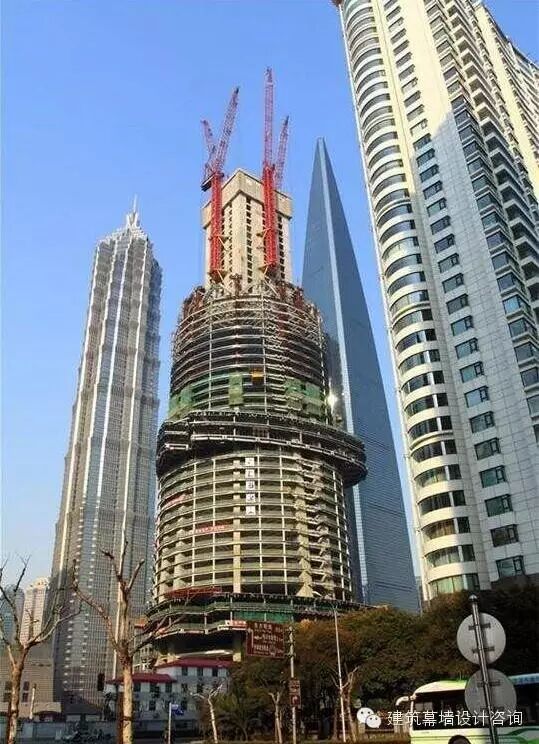

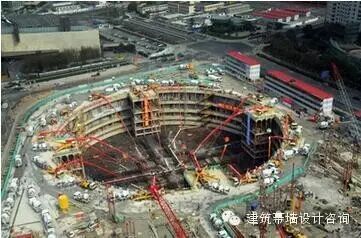

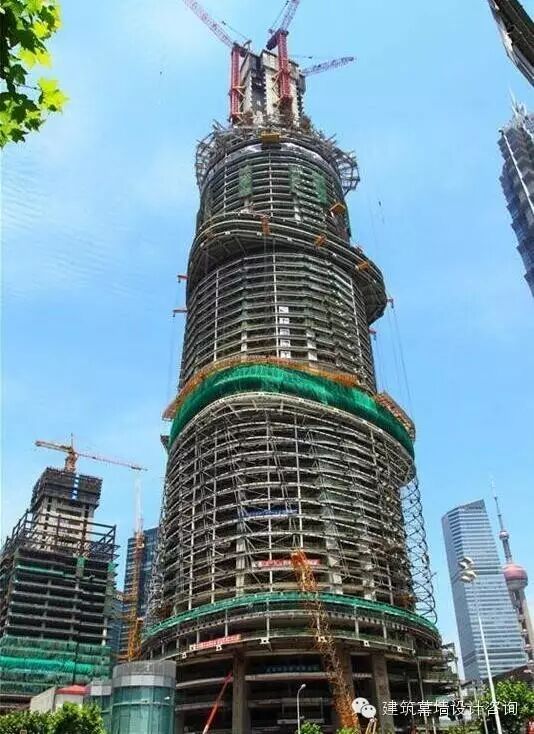

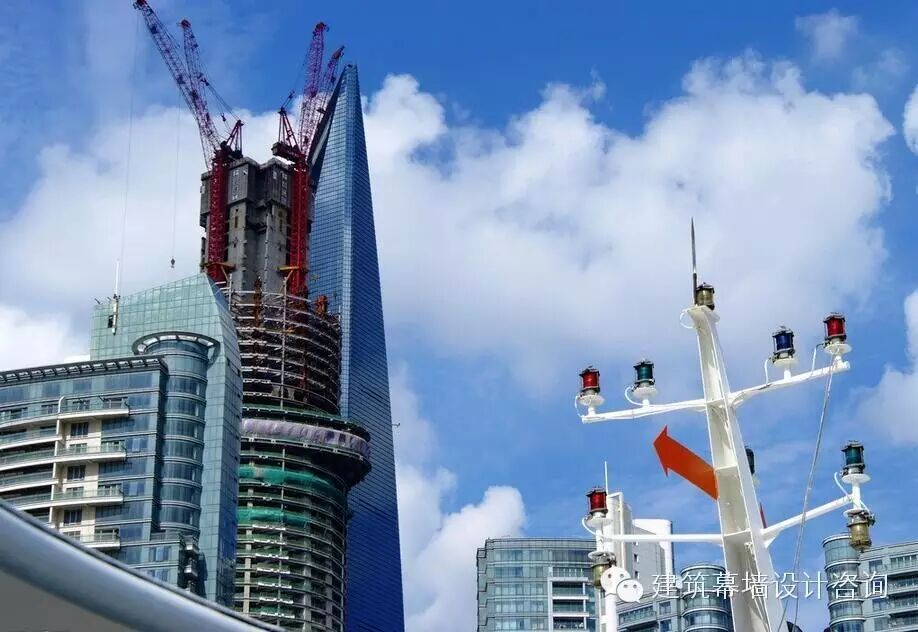

故事的开始要从这个坑说起……

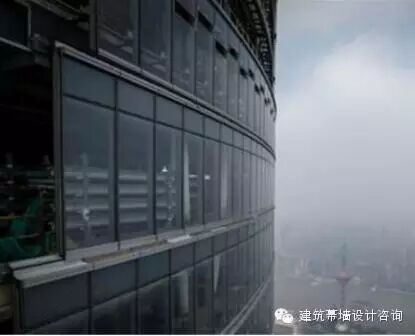

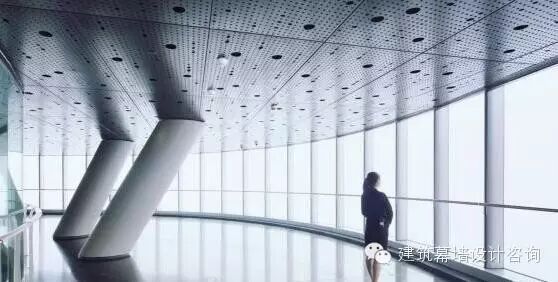

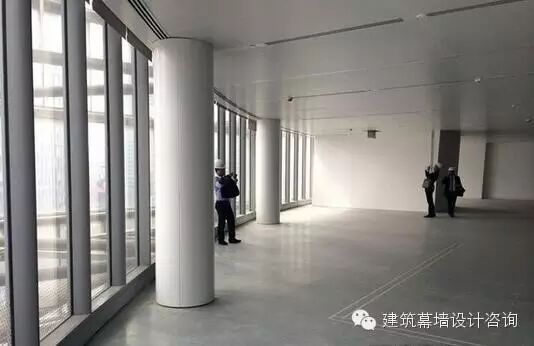

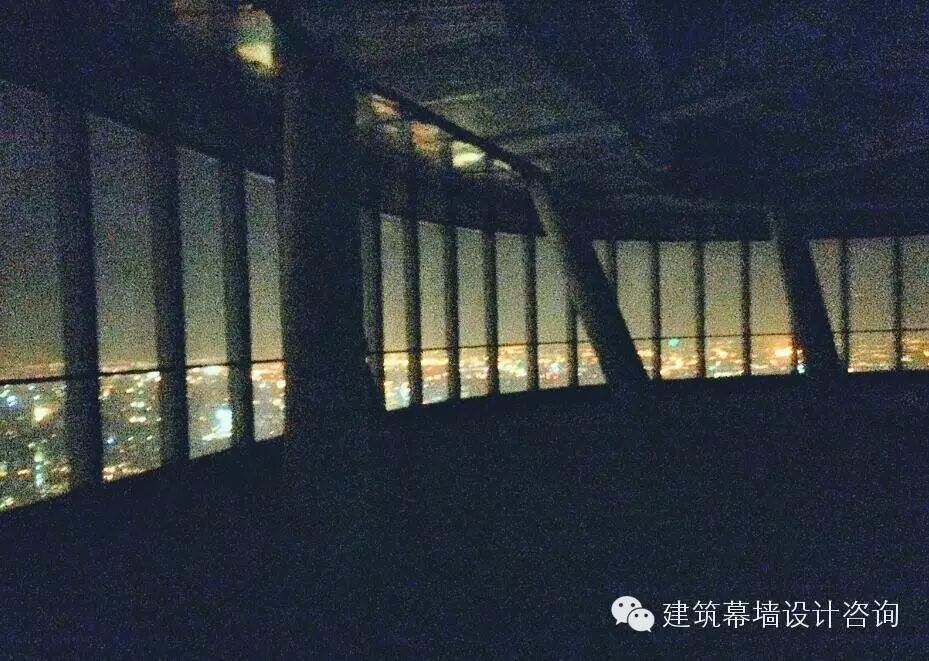

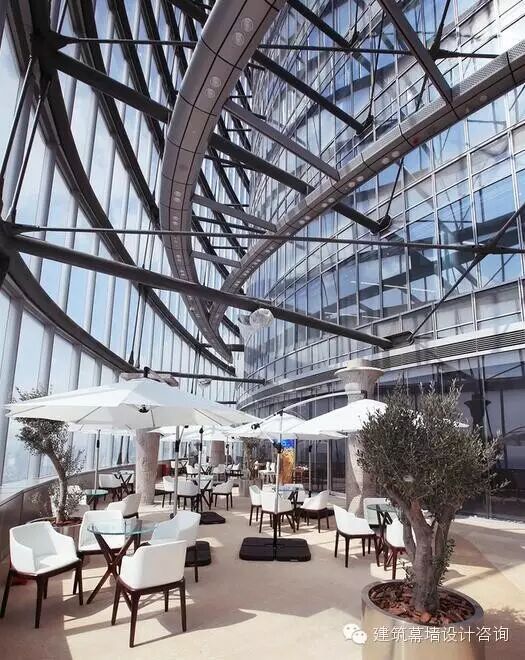

室内图

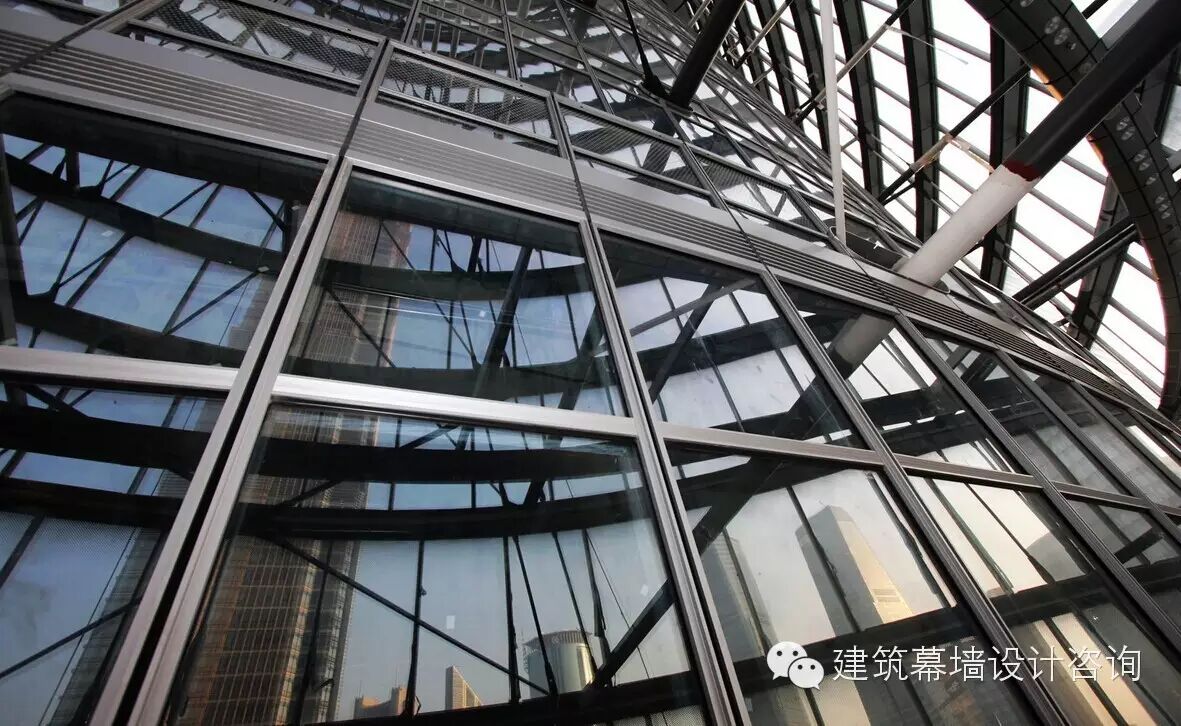

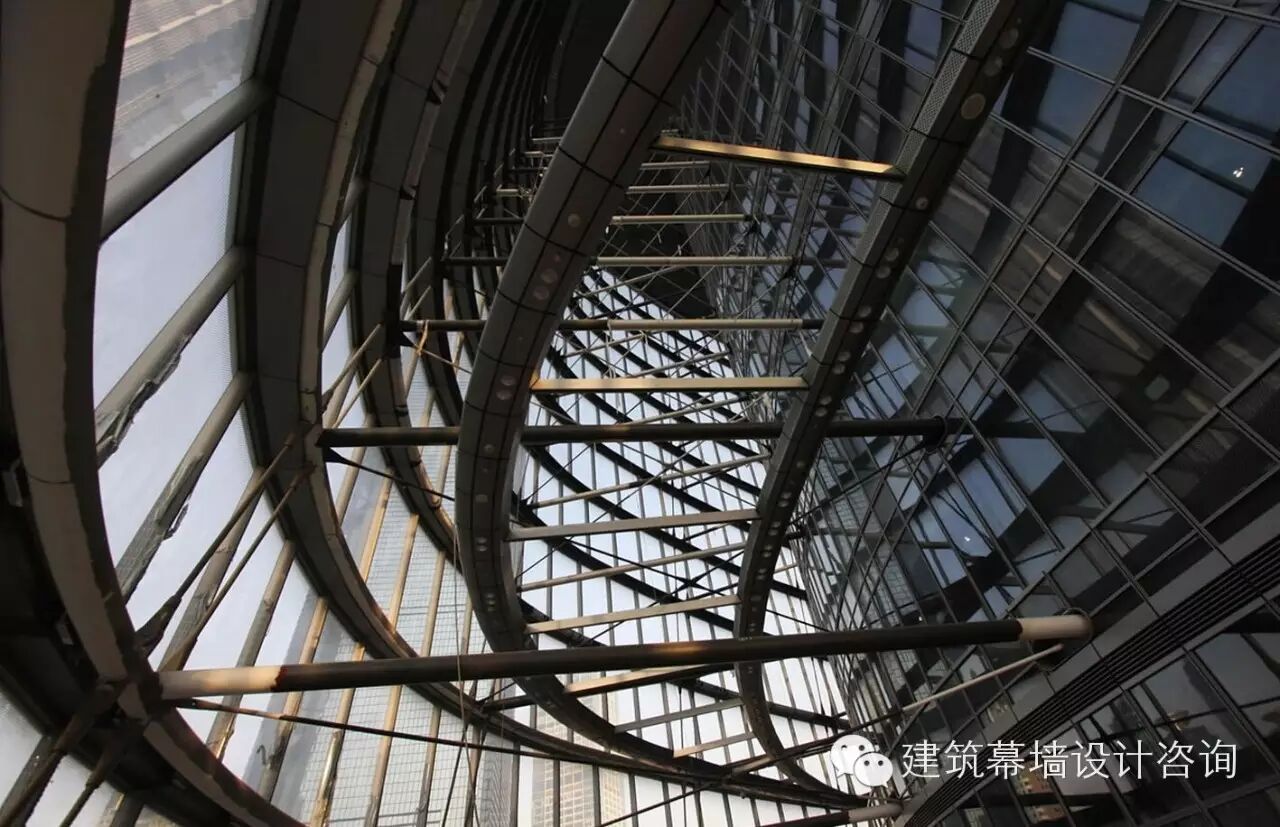

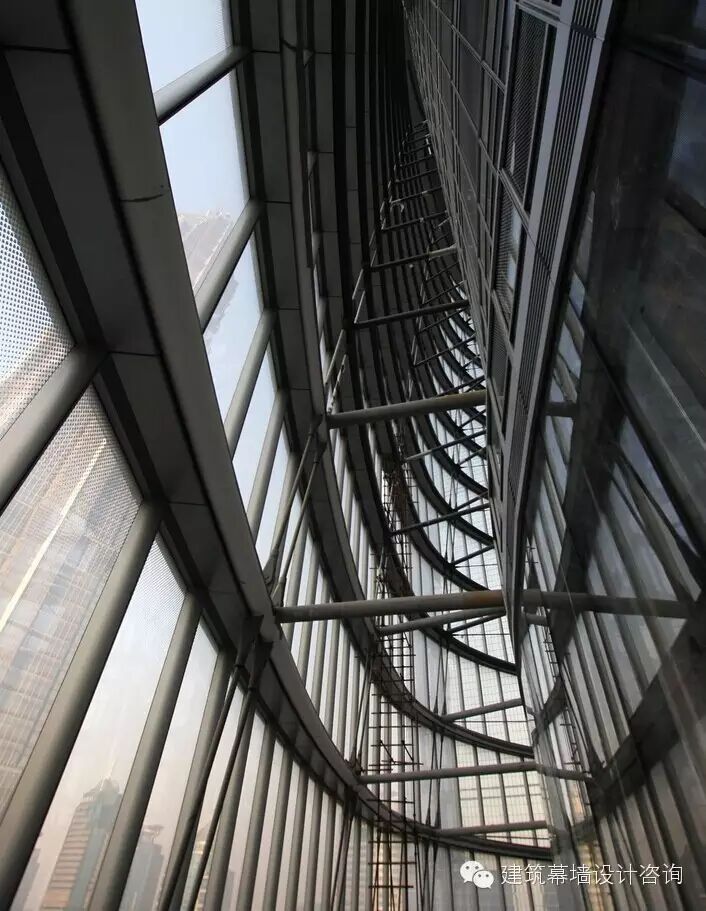

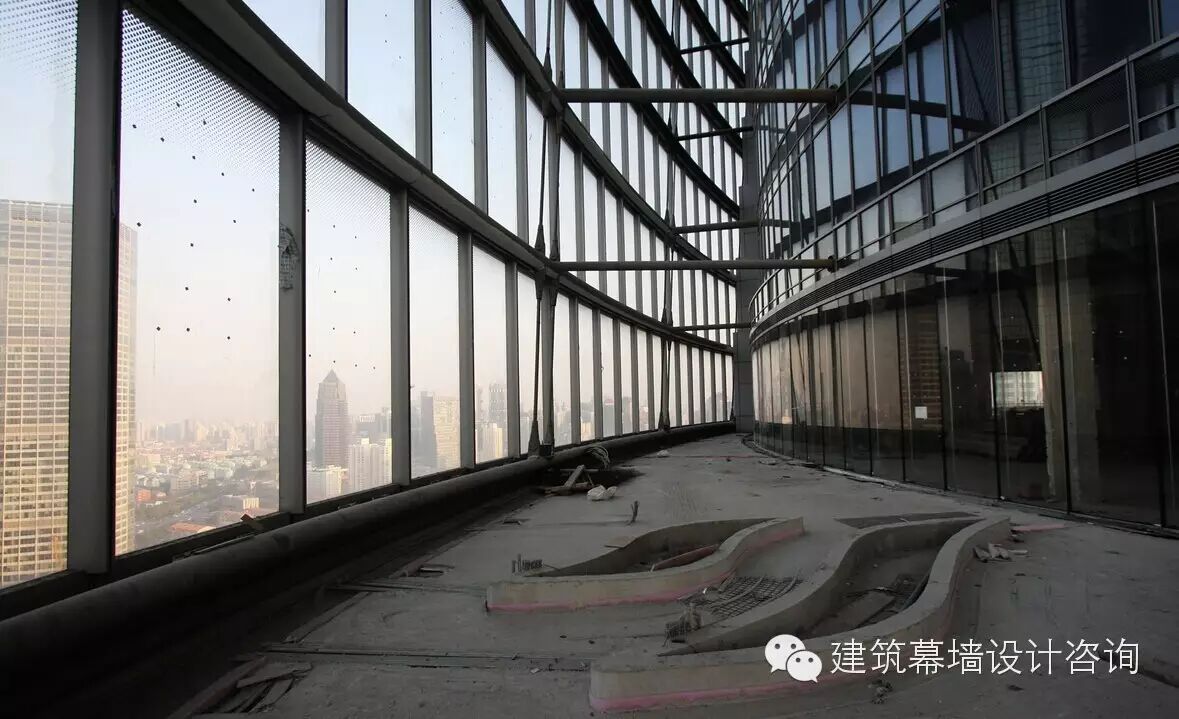

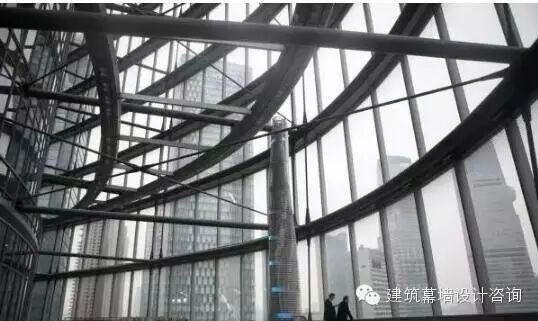

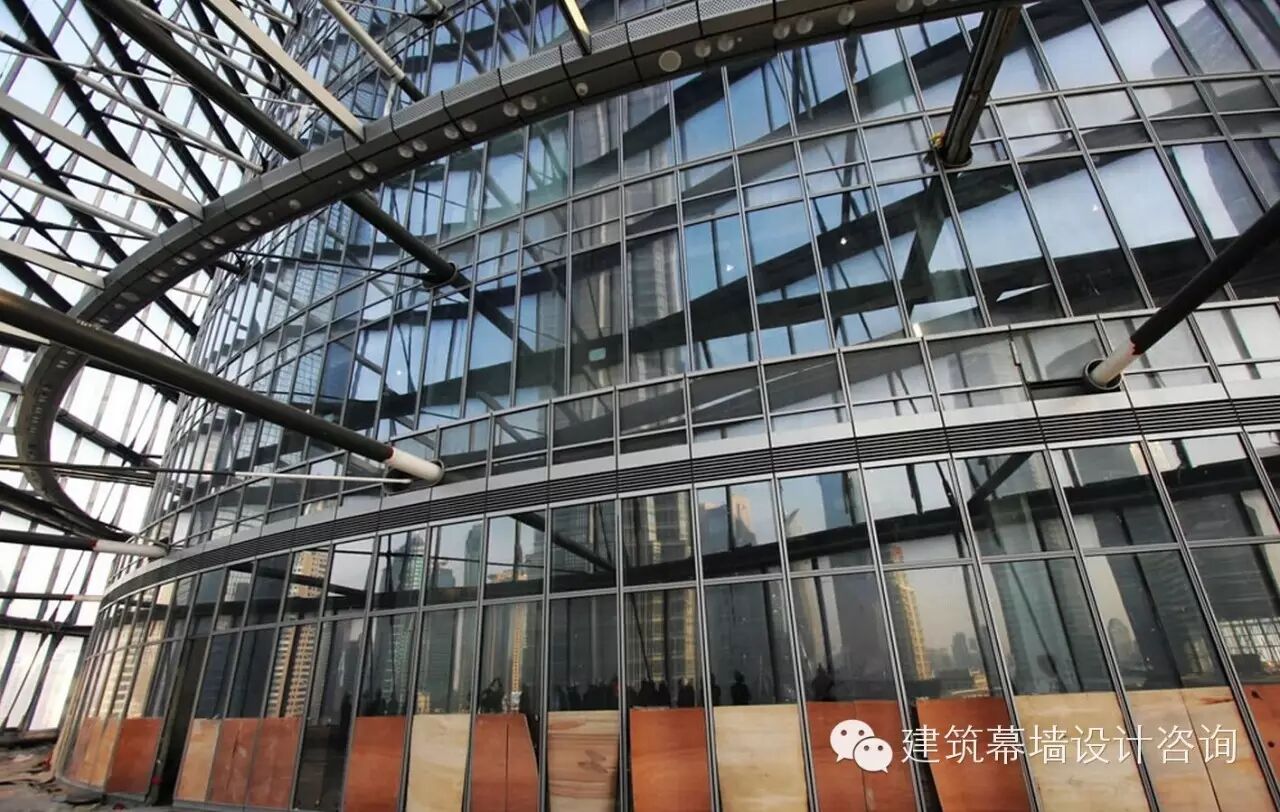

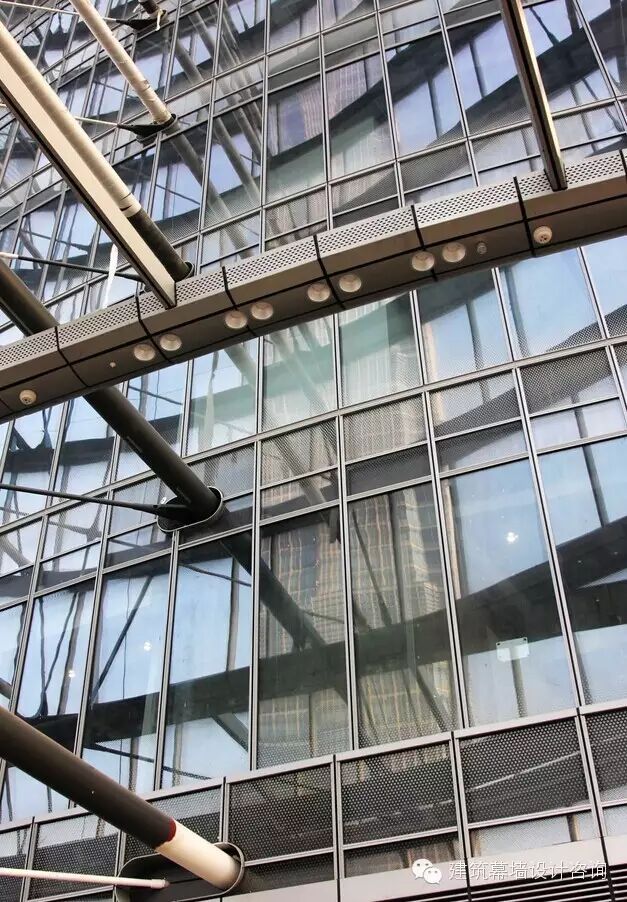

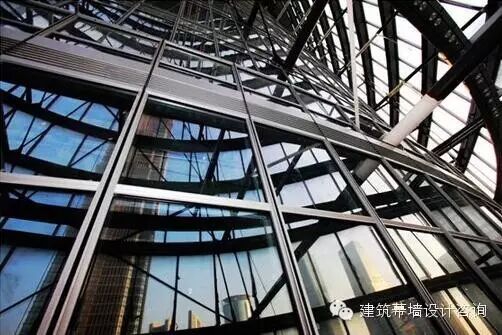

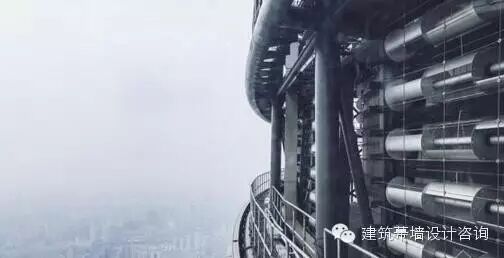

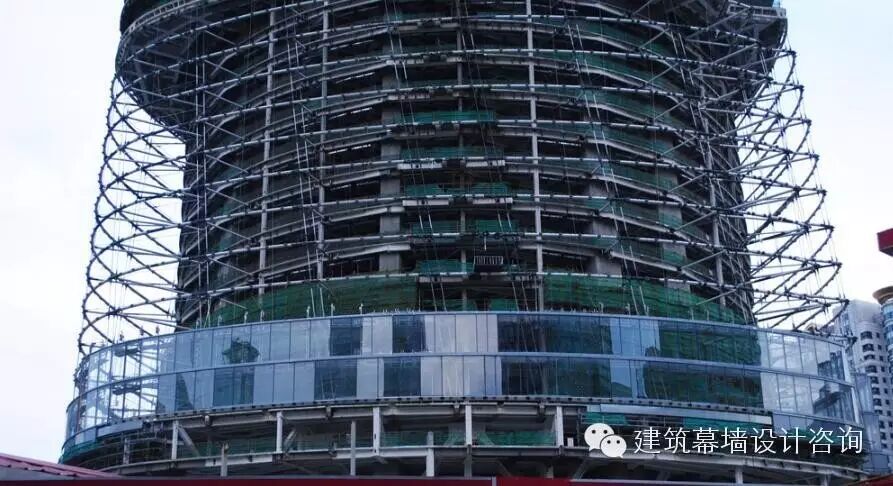

外幕墙立柱与内幕墙搭接处

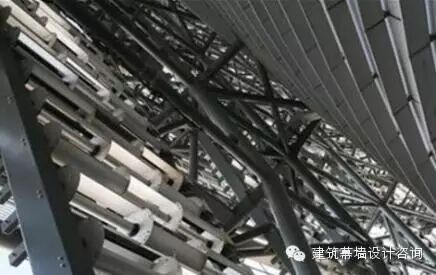

外幕墙立柱与内幕墙搭接处，当时外幕墙还没开始

两大顶尖幕墙团队携手创作的结晶！值得广大幕友前去考察

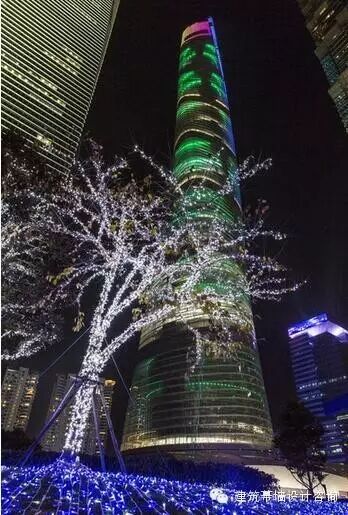

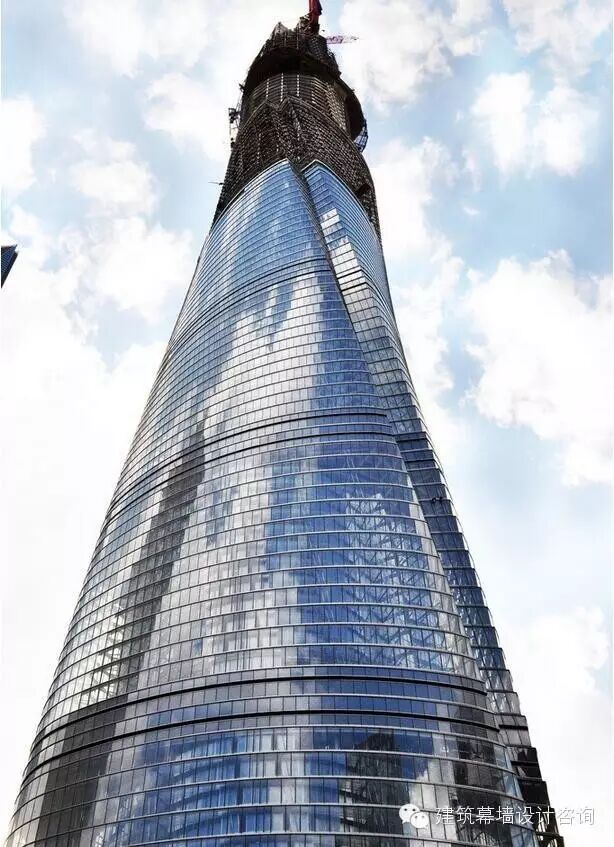

夜景图

上海中心大厦体量庞大，工程信息海量复杂，图纸数量超过15万张，如果依靠传统的“角尺加图纸”建筑工程模式，将对这一“超级工程”的设计、施工和管理提出巨大的挑战。

　　2008年，项目尚处在方案设计的时候，在国内建筑行业无超高层项目案例可循的情况下，上海中心建设方决定将BIM引入设计、施工、运营的全过程，使得工程质量、进度、造价均得到有效控制。

　　据上海中心大厦建设发展有限公司副总经理葛清介绍，当时设计人员主要是画图纸，施工单位习惯于按图施工，“BIM技术的引入，使传统的建筑工程行业与新兴的信息技术结合，一开始让很多参建单位很不适应，总有一些质疑甚至反对的声音。通过引导和坚持，实现了依靠BIM技术对项目进行全程管理。”

　　利用BIM技术让各参建单位的工作状态在一个完整的建筑信息模型中一目了然，从而有效帮助了上海中心对项目成本、进度计划及质量的直观控制和管理。比如，大厦中用到的设备安装可以通过BIM技术模拟出运送的路径，巧妙避开楼层内的梁、柱等结构的影响。大厦内使用了很多钢构件，形状特别，相互之间又关系复杂，在图纸上看不明白的时候，施工人员也会提出：“直接用BIM看吧。”

　　BIM这个功能强大的助手为上海中心大厦在设计、施工阶段助推把关。BIM高精确度的运算能力和高灵活度的参数化设计，帮助设计方实现了“上海中心”建筑创新性的旋转上升的外形设计；提前发现并解决了复杂空间中存在的错、漏、碰、缺等问题的“碰撞点”数超过10万个，按单个碰撞点平均单价1000元左右计，保守估计可节约费用超过1亿元。

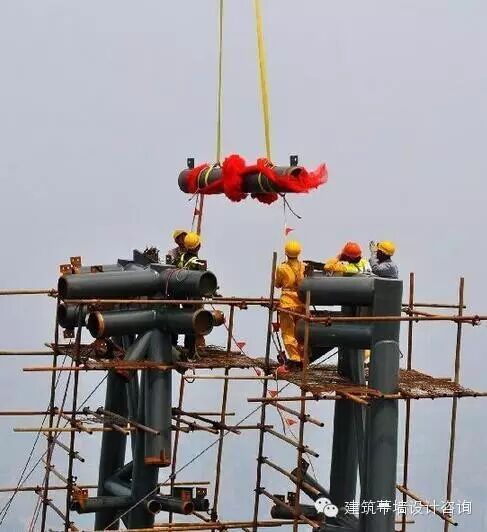

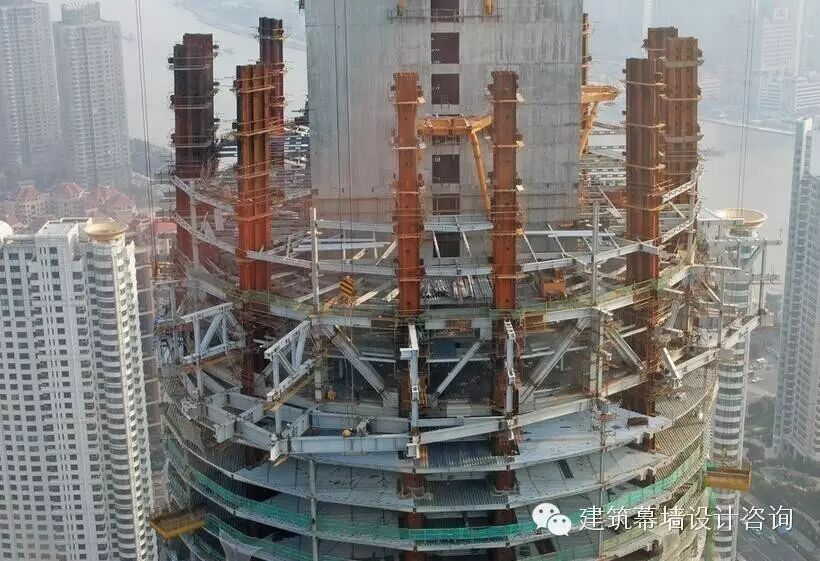

　　此外，在施工中，BIM为总包上海建工集团相关单位和各主要分包单位提供了精确的数据，减少返工、节省材料。上海中心大厦的钢材使用超过10万吨，从上到下有8道巨型桁架层，其作用如同竹子的“竹节”，对结构稳定至关重要。每道桁架层由两层高的伸臂桁架、环带桁架和楼面桁架组成，单根构件重达100吨，钢板最厚14厘米，结构庞大，节点复杂，控制变形难度高，安装精度必须严格苛求。利用BIM的数据化技术，将预拼构件控制截面的实际测量坐标与提取的理论坐标进行比对，检验接口部位的实际间隙是否符合规范要求，若数据超出规范要求时，可对超差部位进行整改，从而达到实体预拼装的效果。统计下来，钢结构的不必要浪费量不超过2吨。

玻璃幕墙完工视频，请在WIFI环境下观看：

上海中心灯光方案演示，酷毙了！请在WIFI环境下观看：

滑移支座简介，请在WiFi环境下观看：

以上视频是对坚持看到最后的幕友的一番奖励，哈哈~

通过这个项目，幕墙人得到了更多的锻炼，小编认为，至少我们可以从中得出三点启示：

启示一：竞争

远大和江河，在任何一个高端项目中，他们都会不可避免得产生竞争，有竞争才让这两家国内顶尖的企业不断找出自身不足，不断学习对手经验，不断提升……可对于大部分幕墙企业而言，他们则往往害怕竞争，他们更善于通过“搞关系”的方式获取项目，公平的竞争让他们丧失了很多机会，这并不是一个很好的现象，一个行业的健康发展，不仅需要一个相对公平的环境，也需要各个企业不断完善自我，有竞争不可怕，可怕的是没有竞争，当年柯达做胶卷几乎独霸天下，他们仿佛以为可以高枕无忧得躺着赚钱，但数码的普及让它一下子失去了整片市场，幕墙行业也是一样，我们虽然擅长常规幕墙的运用，但这并不足以让我们止步不前，我们需要开发一项新技术，来革新，甚至革命，远大和江河的幕友们，你们汇集了现有高端幕墙的所有经验，幕墙行业前进的使命更多得就压在你们身上，任重而道远，加油！

启示二：合作

从上海中心的运作中，我们发现，传统分标段都是以单体建筑来划分的，而上海中心则是将内、外幕墙分别发包给两大一流公司，实事证明他们合作得非常好，完美得交出了答卷，所以，我们幕墙企业之间，除了你死我活的竞争之外，我们也可以展开合作，取长补短，共同进步，小编一介文人，无法促进行业进步，但希望能借此平台呼吁更多的幕墙企业之间展开合作，不要再恶意竞价，搞得行业乌烟瘴气了！

启示三：创新

BIM技术在上海中心全过程应用中堪称成功，但我们不可以止步不前，一定会有更好的技术出现，来替代BIM，幕墙行业需要创新，来节省成本，缩短周期，提高效率，幕友们，我们一起努力吧！
